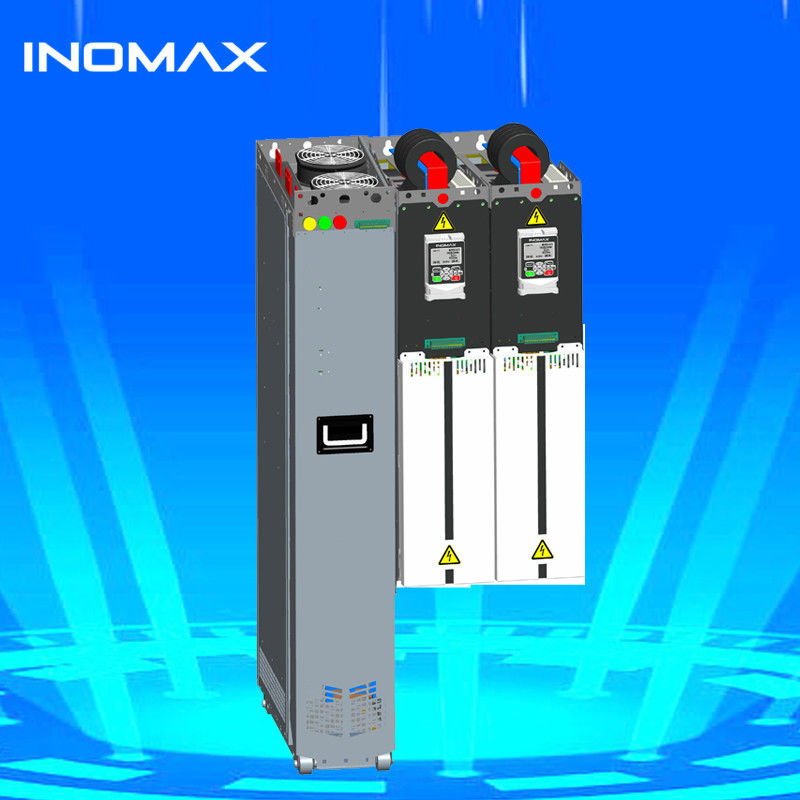

INOMAX ACS880 সক্রিয় ফ্রন্ট এন্ড VFD পাওয়ার সাপ্লাই জন্য নিম্ন হারমোনিক

ইনোম্যাক্সের সহজ প্রবর্তন

ইনোম্যাক্স হল পেশাদার নির্মাতানিম্ন ভোল্টেজ এসি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভইনোম্যাক্স ভিএফডি পজিশনজটিল অ্যাপ্লিকেশনএসি ড্রাইভের প্রযুক্তির জন্য উচ্চ চাহিদা থাকা অ্যাপ্লিকেশনগুলির জন্য।

ইনোম্যাক্স ফ্রিকোয়েন্সি কনভার্টার যা এর সাথে প্রতিযোগিতা করতে পারেAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton RGX সিরিজ

ইনোম্যাক্স আমাদের গ্রাহকদের জন্য শিল্প ট্রান্সমিশন, টেনশন কন্ট্রোল, লিফটিং, হাই স্পিড সেন্ট্রিফুগ, যথার্থ মেশিন টুলস, মাল্টি স্পিড ফিডব্যাক কন্ট্রোলের জন্যও ভালো সমাধান প্রদান করে।

সুপার ভাল মানের এবং প্রতিযোগিতামূলক মূল্য সঙ্গে, Inomax এসি ফ্রিকোয়েন্সি invertet ব্যাপকভাবে স্টীল, সিমেন্ট, রাসায়নিক, তেল ও গ্যাস, শক্তি, পলিমার ও রাবার, পলপ ও কাগজ, চিনি,খনিজ ও খনিজ....

ইনোম্যাক্স ACS880 মাল্টি ড্রাইভ

স্ট্যান্ডার্ড রিজেন এবং নিম্ন হারমোনিক ড্রাইভের মধ্যে পার্থক্য

ইনভার্টার প্রকারগুলি সম্পর্কে কিছু বিভ্রান্তি থাকতে পারে √ স্ট্যান্ডার্ড / 6-পলস, নিম্ন হারমোনিক, বা রিজেন ড্রাইভ। এই নিবন্ধে, আমরা তাদের সুবিধা এবং অসুবিধাগুলির সাথে পার্থক্য ব্যাখ্যা করি।

৬-ইম্পলস ড্রাইভ

এগুলি সবচেয়ে সাধারণ ধরণের ইনভার্টার এবং এগুলির ইনপুটটিতে একটি ডায়োড সংশোধনকারী রয়েছে।

উপকারিতা:

তুলনামূলকভাবে ব্যয়বহুল

কমপ্যাক্ট

দক্ষতা (প্রায় ৯৮%)

সহজলভ্য

অসুবিধা:

বিশেষ করে ডিসি বা এসি শক ছাড়াই নেটওয়ার্কে হারমোনিক তৈরি করে

ব্রেকিংয়ের সময় শক্তি অপচয় (ব্রেক রেজিস্টারের মাধ্যমে)

নিম্ন হারমোনিক ড্রাইভ

এগুলি দুটি শ্রেণীতে বিভক্ত হয়ঃ প্যাসিভ ফিল্টার ব্যবহারকারী এবং সক্রিয় ফ্রন্ট এন্ডের সাথে।ইনোম্যাক্স তাদের অ্যাক্টিভ ফ্রন্ট এন্ড ইনভার্টারকে আল্ট্রা লো হারমোনিক ড্রাইভ হিসাবে উল্লেখ করে যাতে ব্যবহৃত প্রযুক্তি সম্পর্কে পরিষ্কার হয়.

প্যাসিভ ফিল্টারের সুবিধা:

তুলনামূলকভাবে ব্যয়বহুল

সহজ

প্যাসিভ ফিল্টারের অসুবিধা

একটি নির্দিষ্ট লোডের জন্য সুরক্ষিত

লোড বা সরবরাহ পরিবর্তন হলে ওভারলোড পেতে পারেন

অ-গতিশীল

ভারী

অ্যাক্টিভ ফ্রন্ট এন্ড সুবিধাঃ

ট্রানজিস্টর ইনপুট ব্রিজ কার্যকরভাবে হারমোনিক তৈরি করে না

কমপ্যাক্ট

ইনস্টল এবং ব্যবহার করা সহজ

অ্যাক্টিভ ফ্রন্ট এন্ডের অসুবিধা:

আরো ব্যয়বহুল

ইন্ভার্টার কার্যকারিতা প্রায় 95% হ্রাস পেয়েছে। যাইহোক, কার্যকরভাবে কোন হারমোনিক উত্পন্ন হয় না,এই দক্ষতা হ্রাস ট্রান্সফরমারে ক্ষতি হ্রাস করে পাওয়ার সিস্টেমের মধ্যে ক্ষতিপূরণ দেওয়া হয়, ক্যাবল এবং মোটর যখন একটি 6-পলস ইনভার্টার তুলনায়

পুনর্জন্মমূলক (রিগেন) ড্রাইভ

এই ড্রাইভগুলি সক্রিয় ফ্রন্ট-এন্ড সহ নিম্ন হারমোনিক ড্রাইভগুলির মতো একই হার্ডওয়্যার ভাগ করে নেয়। এই ক্ষেত্রে ইনপুট ট্রানজিস্টরগুলি উভয় দিক থেকে শক্তি প্রবাহের অনুমতি দেওয়ার জন্য প্রোগ্রাম করা হয়।মোটর এবং যখন হ্রাসএটি বিশেষ করে চক্রীয় বোঝা যেমন লিফটগুলির ক্ষেত্রে উপযোগী।

উপকারিতা:

তারা শক্তি পুনরুদ্ধার করতে পারে যা নষ্ট হয়ে যাবে; এটি অর্থ সাশ্রয় করে

দুর্দান্ত ব্রেকিং বৈশিষ্ট্য

অসুবিধা:

উচ্চ মূলধন ব্যয়

হ্রাসকৃত দক্ষতা (একই যুক্তি সক্রিয় সামনের প্রান্তের সাথে নিম্ন হারমোনিক ড্রাইভ হিসাবে প্রযোজ্য)

ইনোম্যাক্স লো হারমোনিক ড্রাইভের অতিরিক্ত প্রধান সুবিধাগুলির মধ্যে রয়েছেঃ

1এনকোডার-মুক্ত মোটর অপারেশন - ইনোম্যাক্সের পেটেন্টযুক্ত ডাইরেক্ট টর্ক কন্ট্রোল (ডিটিসি) মোটর নিয়ন্ত্রণ অ্যালগরিদমের উচ্চতর গতিশীল প্রতিক্রিয়া কর্মক্ষমতা। অনেক অ্যাপ্লিকেশন এনকোডার ফিডব্যাক ছাড়াই চালানো যেতে পারে।

2নমনীয়তা - পুরো ACS880 পাওয়ার রেঞ্জ (200 - 4600 HP) জুড়ে এসি থ্রি-ফেজ ইনপুট পাওয়ারকে সাধারণ ডিসি বাস বারটিতে বিপরীত করতে মাত্র চার ধরণের ডায়োড রেক্টাইফায়ার ব্যবহার করা হয়।ইনভার্টার মডিউল (ড্রাইভ) পাঁচটি আকারে পাওয়া যায় (R4 - R8 ফ্রেম আকার) এবং 1 - 7000 HP পরিসীমা জুড়ে; একক R8 ইউনিট, অথবা R8 ইউনিট সমান্তরালভাবে, মোটর সরবরাহ।

3কমপ্যাক্ট ডিজাইন - প্রযুক্তি এবং পাওয়ার উপাদানগুলির উন্নতি ঐতিহ্যগত ডিজাইনের তুলনায় এই মাল্টি-ড্রাইভগুলির মোট পদচিহ্নকে ৫০ শতাংশ পর্যন্ত হ্রাস করেছে।

4"বৃহত্তর বিকল্প - I/O এক্সটেনশন, ফিল্ড বাস এবং একটি ইমপলস এনকোডার মডিউল ইনভার্টারগুলির ভিতরে ফিট করে।

5'অ্যাডাপ্টিভ প্রোগ্রামিং' - এই প্রোগ্রামটি মাল্টি-ড্রাইভে নির্মিত এবং পিসি সরঞ্জামের মাধ্যমে অ্যাক্সেসযোগ্য অবাধে প্রোগ্রামযোগ্য I / O এবং বিস্তৃত পরামিতি নির্বাচনগুলি প্রসারিত করে।

6"সংক্ষিপ্ত ইনস্টলেশন খরচ - যেহেতু মডুলার কনফিগারেশন একটি সাধারণ ডিসি বাস ব্যবহার করে, তারের ইনপুট শক্তি একটি একক তিন-ফেজ এসি সংযোগ প্রয়োজন।ক্যাবলিং একটি অনন্য প্লাগ-ইন সংযোগকারী মাধ্যমে rectifier মডিউল থেকে তারের হয়, যা তারপর পুরো সাধারণ ডিসি লাইন-আপকে শক্তি দেয়।

7"রিডন্ডেন্সি - সাধারণ খুচরা যন্ত্রাংশ এবং মডিউল নিষ্ক্রিয় হলে কম লোডে চালিয়ে যাওয়ার ক্ষমতা।

নির্মাণের সংক্ষিপ্ত বিবরণ একটি ইনোম্যাক্স মাল্টিড্রাইভ বিভিন্ন বিভাগ থেকে নির্মিত হয়।

এই মাল্টি-ড্রাইভ সিস্টেমের মধ্যে মূল ইউনিটগুলির মধ্যে রয়েছেঃ

1. বেসিক লাইন মডিউল (বেসিক লাইন মডিউল):

এটি শুধুমাত্র খাঁটি সংশোধন করার জন্য ডিজাইন করা হয়েছে, এবং অভ্যন্তরটি থাইরিস্টর ডায়োড এবং ডিসি ইনকাম লাইন রিঅ্যাক্টরগুলির সমন্বয়ে গঠিত। বিদ্যুৎকে একটি ব্রেক মডিউল দিয়ে সজ্জিত করা দরকার।

2ফিডব্যাক রেক্টিফায়ার এসএলএম মডিউল (স্মার্ট লাইন মডিউল): [প্রস্তাবিত নয়]

আইজিবিটি এবং ডিসি মসৃণকরণ ক্যাপাসিটর দিয়ে গঠিত, এটি পাওয়ার সাপ্লাই সংশোধন করতে পারে এবং গ্রিডে শক্তি ফিড করতে পারে। ফিডব্যাকের জন্য একটি উপযুক্ত ফ্রন্ট-এন্ড ইন্টারফেস রিঅ্যাক্টর সিএম ((এল) থাকতে হবে।ডিসি বাস ভোল্টেজ ধ্রুবক এবং নিয়মিত হতে পারে নাসাধারণত নিম্নমানের

লোড, গ্রিড-সাইড স্ট্রিম হারমোনিক THDi এর সাধারণ মান <30-35%

3সক্রিয় রেক্টাইফায়ার ALM মডিউল (অ্যাক্টিভ লাইন মডিউল): [প্রস্তাবিত এবং পছন্দসই ব্যবহার]

আইজিবিটি এবং ডিসি মসৃণকরণ ক্যাপাসিটর দিয়ে গঠিত, এটিতে প্রতিক্রিয়া এবং সংশোধন ফাংশন রয়েছে এবং এটি বুদ্ধিমানভাবে নিয়ন্ত্রণ করা যেতে পারে।

বাসের ভোল্টেজ নিয়ন্ত্রণ এবং বজায় রাখা। পাওয়ার সাপ্লাই সাইডে উত্পাদিত প্রকৃত বর্তমান প্রভাব একটি সাইন তরঙ্গের কাছাকাছি, যার ফলে ক্ষতিকারক হারমোনিকগুলি দমন করা হয়।এই rectifier মডিউল একটি মিলে যাওয়া AIM ইনকামিং মডিউল ব্যবহার করতে হবে.

এই সময়ে, নামমাত্র লোড অধীনে সাধারণ গ্রিড পাশের বর্তমান এবং ভোল্টেজ harmonics

অ্যাপ্লিকেশন

ইনোম্যাক্স মাল্টি-ড্রাইভ বিভিন্ন ক্ষেত্রে ব্যাপকভাবে প্রয়োগ করা হয়,যেমন, স্টিল,সিমেন্ট, রাসায়নিক, তেল ও গ্যাস, বিদ্যুৎ, পলিমার ও রাবার, পলপ ও কাগজ, চিনি, খনিজ ও খনিজ, বৈদ্যুতিক প্রকৌশল,অটোমোবাইল ও বিল্ডিং অটোমেশন সেক্টর উচ্চ মানের সম্পূর্ণ শক্তি দক্ষ সমাধান সরবরাহ করবে.

সামুদ্রিক অটোমেশনের জন্য গুরুত্বপূর্ণ ভূমিকা হিসাবে, ইনোম্যাক্স ভিএফডি গুরুত্বপূর্ণ দায়িত্ব গ্রহণ করে।
এটা কোন ব্যাপার না যে আপনি কি এজিমথ থ্রাস্টার বা বোল থ্রাস্টার, ক্রেন বা লিঞ্চ ব্যবহার করছেন। ইনোম্যাক্স সবসময় আপনাকে সুপার পারফরম্যান্স এবং উচ্চ মানের দ্বারা একটি সন্তুষ্ট সমাধান দিতে পারে।

টানেল তৈরির জন্য ঢালাই যন্ত্রপাতিভূগর্ভস্থ সুড়ঙ্গ নির্মাণে গুরুত্বপূর্ণ ভূমিকা পালন করে এবং বিভিন্ন শিল্প যেমন পরিবহন, খনি এবং জলবিদ্যুৎ শক্তিতে ব্যাপকভাবে ব্যবহৃত হয়।নিয়ন্ত্রণ টানেল ঢালাই মেশিন প্রয়োজন বড় টর্ক আছে এবং এছাড়াও প্রয়োজন VFD ছোট আকারের কারণ স্থান সীমিততাই সফল টানেল নির্মাণের জন্য একটি নির্ভরযোগ্য এবং দক্ষ ফ্রিকোয়েন্সি কন্ট্রোল সিস্টেম অপরিহার্য।ইনোম্যাক্স তরল শীতলতা ফ্রিকোয়েন্সি ড্রাইভ সমাধান একটি অনুকূল নিয়ন্ত্রণ ব্যবস্থা প্রদান করে যা টানেল অপারেশনগুলির চাহিদা পূরণ করে.

সিস্টেমটি ফ্রিকোয়েন্সি ড্রাইভ, জল-শীতল সিস্টেম নিয়ে গঠিত।380 এর অবস্থার অধীনে বড় ক্ষমতা পরিসীমা মধ্যে সাধারণ আনয়ন মোটর এবং উচ্চ দক্ষতা স্থায়ী চুম্বক মোটর উচ্চ নির্ভুলতা নিয়ন্ত্রণ উপলব্ধি করতে পারেন...690Vac পাওয়ার সাপ্লাই। অতি কমপ্যাক্ট গঠন এবং উচ্চ শক্তি ঘনত্ব এটি সীমিত ইনস্টলেশন স্থান এবং কঠোর পরিবেশে অ্যাপ্লিকেশন জন্য বিশেষভাবে উপযুক্ত করে তোলে,এবং বিভিন্ন চরম পরিবেশগত অবস্থার মধ্যে চমৎকার কর্মক্ষমতা আছে.

ইনোম্যাক্স তরল কুলিং ফ্রিকোয়েন্সি ড্রাইভ সমাধানের সুবিধা

উচ্চ দক্ষতা
ইনোম্যাক্স তরল শীতলতা ফ্রিকোয়েন্সি ড্রাইভ সমাধান অত্যন্ত দক্ষ এবং প্রচলিত বায়ু শীতল সিস্টেমের তুলনায় 70% পর্যন্ত শক্তি সঞ্চয় করতে পারে।এটি জল-শীতল মোটর ব্যবহারের মাধ্যমে অর্জন করা হয়, যা বায়ু-শীতল ইঞ্জিনের তুলনায় উচ্চতর দক্ষতা আছে। তরল কুলারগুলিও নিশ্চিত করে যে সিস্টেমটি সর্বোত্তম তাপমাত্রায় কাজ করে,শক্তি খরচ কমানো এবং উপাদানগুলির পরিধানকে কমিয়ে আনা.

নির্ভরযোগ্য পারফরম্যান্স
ইনোম্যাক্স তরল শীতলতা ফ্রিকোয়েন্সি ড্রাইভ সমাধানটি কঠোর পরিবেশে নির্ভরযোগ্য পারফরম্যান্স সরবরাহ করার জন্য ডিজাইন করা হয়েছে। সিস্টেমটি সিল করা এবং ধুলো, আর্দ্রতা এবং অন্যান্য দূষণকারীদের থেকে সুরক্ষিত।

সহজ রক্ষণাবেক্ষণ
INOMAX তরল শীতলতা ফ্রিকোয়েন্সি ড্রাইভ সমাধান রক্ষণাবেক্ষণ করা সহজ এবং ন্যূনতম ডাউনটাইম প্রয়োজন। সিস্টেম সহজেই অ্যাক্সেসযোগ্য উপাদানগুলির সাথে ডিজাইন করা হয়েছে,ত্রুটিযুক্ত উপাদানগুলিকে সহজেই প্রতিস্থাপন বা মেরামত করা. তরল কুলারগুলি সহজ পরিষ্কারের জন্য অপসারণযোগ্য প্যানেল সহ ডিজাইন করা হয়েছে

ইনোম্যাক্স মাল্টি-মডিউল ড্রাইভ এসিএস ৮৮০ ডায়োড সরবরাহ ইউনিট এবং পুনরুদ্ধারযোগ্য সরবরাহ ইউনিট সহ বিভিন্ন ধরণের সরবরাহ ইউনিট সহ আসে এবং এগুলি বায়ু এবং তরল শীতল সংস্করণ হিসাবে উপলব্ধ।একাধিক ইনভার্টার সহ একক সরবরাহ এবং ডিসি বাস বিন্যাস লাইন শক্তি এবং সিস্টেমের আকার হ্রাস করে.

ইনডাকশন এবং স্থায়ী চুম্বক মোটর এবং সিঙ্ক্রোন মেশিন সহ সরাসরি টর্ক নিয়ন্ত্রণ (ডিটিসি) সহ কার্যত যে কোনও ধরণের এসি মোটরকে প্রিমিয়াম নিয়ন্ত্রণ ব্যবহার করুন।বিভিন্ন অ্যাপ্লিকেশনের জন্য সমাধান (যেমন কাগজ মেশিন)(উইন্ডার, রোলিং মিল, প্রক্রিয়াকরণ লাইন, ক্রেন, ড্রিলিং এবং সামুদ্রিক) নমনীয় সংযোগ এবং বিস্তৃত বিকল্পগুলির সাথে সম্ভব।
