ইনোম্যাক্স শান্ট প্যাসিভ ফিল্টার দীর্ঘ তারের দূরত্ব 1000 মিটার জন্য উচ্চ শক্তি

সাইনস ওয়েভ ফিল্টার চালু

সাইনস ওয়েভ ফিল্টার (সাইনোসাইডাল ফিল্টার নামেও পরিচিত) হল একটি প্যাসিভ উপাদান যা সর্বোত্তম কর্মক্ষমতা নিশ্চিত করার জন্য বৈদ্যুতিক সার্কিটগুলিকে সঠিক ফ্রিকোয়েন্সি সরবরাহ করতে ব্যবহৃত হয়।এগুলি হল নিম্ন-পাস ডিভাইস, যার অর্থ তারা নিম্ন-ফ্রিকোয়েন্সি সংকেতগুলিকে পাস করতে দেয় কিন্তু উচ্চ-ফ্রিকোয়েন্সি সংকেতগুলিকে ব্লক করে বা বাধা দেয়.

দীর্ঘ ক্যাবলগুলির প্রয়োজন হয় এমন সার্কিটগুলিতে সাধারণত আয়তক্ষেত্রাকার পালস প্রস্থ মডুলেশন (পিডব্লিউএম) সংকেতগুলিকে মসৃণ তরঙ্গ ভোল্টেজে রূপান্তর করতে সিনুসয়েডাল ফিল্টার থাকে।এটি অকাল সার্কিট ক্ষতি প্রতিরোধ এবং মোটর নিরোধক উপর চাপ কমাতে দ্বারা এসি মোটর ড্রাইভের জীবনকাল দীর্ঘায়িত করবে.

সিনোসাইডাল ফিল্টার কিসের জন্য ব্যবহৃত হয়?

সিনোসাইডাল ফিল্টারগুলি ভোল্টেজ স্পাইক, ক্যাবল stripping, বর্তমান ক্ষতি এবং overheating কারণে ক্ষতি থেকে মোটর windings এবং bearings রক্ষা করে। এই ফিল্টার যেমন পাম্প, ভেন্টিলেটর যেমন সরঞ্জাম ব্যবহৃত হয়,কনভেয়র, কম্প্রেসার, লিফট এবং ক্রেন।

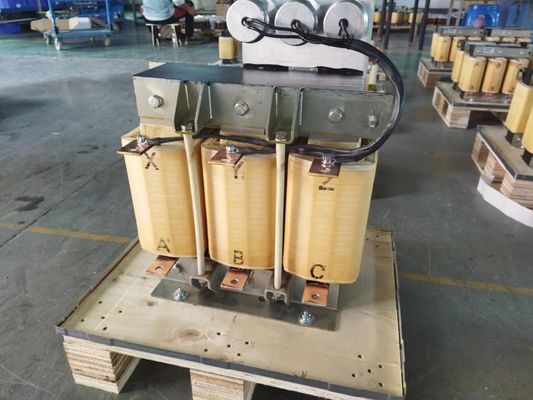

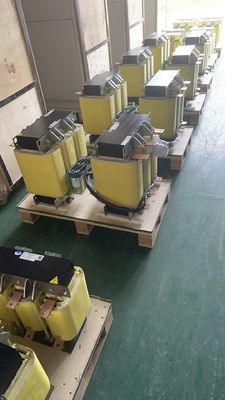

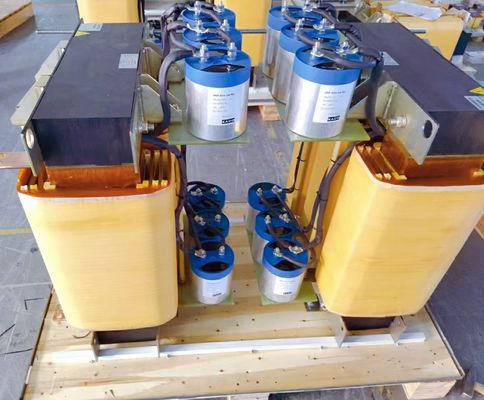

ইনোম্যাক্স সাইনস ওয়েভ ফিল্টার

ইনোম্যাক্স সাইন ওয়েভ ফিল্টারগুলি আপনার মোটরকে একটি পরিষ্কার, সিনোসাইডাল পাওয়ার সাপ্লাই সরবরাহ করে। এটি তাপ জমা হ্রাস করে, তারের পরিসীমা প্রসারিত করে এবং শব্দকে হ্রাস করে। উন্নত মোটর স্বাস্থ্য, সিস্টেমের কর্মক্ষমতা উপভোগ করুন,এবং ইনোম্যাক্স ফিল্টার দিয়ে EMI এর কঠোর নিয়ম মেনে চলতে হবে।

ইনোম্যাক্স সাইন ওয়েভ ফিল্টারগুলি সিনোসাইডাল আউটপুট তরঙ্গের প্রয়োজনের অ্যাপ্লিকেশনগুলির জন্য আদর্শ। তারা স্ট্যান্ডার্ড 50 Hz / 100 Hz / 200 Hz থেকে 1 পর্যন্ত বিস্তৃত ফ্রিকোয়েন্সি পরিচালনা করতে পারে,৬০০ হার্জএটি সাবধানে ডিজাইন করা ক্যাপাসিটর মডিউল এবং ক্যাবল সেট ব্যবহারের মাধ্যমে অর্জন করা হয়।

আমাদের ফিল্টারগুলি 220V 400V 440V 480V 525V 690V AC এর রেট ভোল্টেজ পরিচালনা করতে নির্মিত এবং 1.3A থেকে 710A পর্যন্ত বর্তমান রেটগুলিতে পাওয়া যায়, যা তাদের বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

বর্তমান এবং ভোল্টেজের নাম

ইনোম্যাক্সের স্ট্যান্ডার্ড সিনস ওয়েভ ফিল্টারগুলি বিশ্বব্যাপী বাজারে সর্বাধিক ব্যবহৃত স্ট্যান্ডার্ড মোটর ড্রাইভ এবং মোটরগুলির সাথে প্রয়োগ করার জন্য ডিজাইন করা হয়েছে।নির্দিষ্ট এবং বিশেষ চাহিদা জন্য Inomax কাস্টমাইজড সাইন তরঙ্গ ফিল্টার নির্দিষ্ট eeds অভিযোজিত ডিজাইন করে.

নীতিগতভাবে মোটর নামমাত্র বর্তমান এবং কাজের চক্র
ইনোম্যাক্স সিনস ওয়েভ ফিল্টারগুলি 150% ওভারলোডের জন্য 1 মিনিটের জন্য, প্রতি ঘন্টায় একের জন্য নির্ধারিত হয়।150% নামমাত্র বর্তমান উপরে ইন্ডাক্ট্যান্সের স্যাচুরেশন অর্জন করা যেতে পারে এবং apacitors ধ্বংস.
এটি সুপারিশ করা হয় যে সিনস ওয়েভ ফিল্টারের নামমাত্র বর্তমান
মোটরের নামমাত্র প্রবাহের সমান বা তার চেয়ে বেশি এবং মোটর ড্রাইভের নামমাত্র এবং কাজের চক্রের সক্ষমতার সাথে সামঞ্জস্যপূর্ণ এবং সামঞ্জস্যপূর্ণ হওয়া উচিত।
বিচ্ছিন্নতা ট্রান্সফরমারগুলিকে খাওয়ানোর জন্য মোটর ড্রাইভগুলির জন্য একটি সাইনস ওয়েভ ফিল্টার নির্বাচন করুন যার নামমাত্র বর্তমানটি ট্রান্সফরমারের প্রাথমিক বর্তমানের সমান বা তার চেয়ে বেশি।

সাইনস ওয়েভ ফিল্টার নির্বাচন

ভোল্টেজের ক্ষেত্রে, ইনোম্যাক্স 400 VAC, 500 VAC, 600 VAC এবং 690 VAC অ্যাপ্লিকেশনগুলির জন্য সাইন ওয়েভ ফিল্টার সরবরাহ করে। এমনকি সংক্ষিপ্ত ক্যাবল ইনস্টলেশনের জন্যও, ইনোম্যাক্সের জন্য,ভোল্টেজ > 500 VAC এ সিনস ওয়েভ ফিল্টার প্রস্তাবিত, উচ্চ ভোল্টেজ পিকের বিরুদ্ধে মোটর মোড়ক নিরোধক রক্ষা করার জন্য।
যদি মোটর ড্রাইভ নির্বাচনটি সিনস ওয়েভ ফিল্টার নির্বাচন করার আগে করা হয়, তবে সাধারণ উপায়টি হ'ল সংশ্লিষ্ট মোটর ড্রাইভের সাথে সিনস ওয়েভ ফিল্টারটির আকার নির্ধারণ করা।সঠিক ক্ষমতা নির্বাচন একদিকে ড্রাইভ সম্পর্কিত স্পেসিফিকেশন উপর নির্ভর করে, যেমন নামমাত্র বর্তমান, ভোল্টেজ, লাইন ফ্রিকোয়েন্সি, মোটর ড্রাইভ সুইচিং ফ্রিকোয়েন্সি, মোটর ফ্রিকোয়েন্সি, পরিবেষ্টিত অবস্থা (তাপমাত্রা,উচ্চতা) এবং অন্য দিকে মোটর এবং অ্যাপ্লিকেশন কর্মক্ষমতা প্রয়োজনীয়তাএছাড়াও মোটর তারের দৈর্ঘ্য, তারের ধরন, মোটর ধরন এবং কিছু বিশেষ অ্যাপ্লিকেশন প্রয়োজনীয়তা বিবেচনা করা প্রয়োজন।
