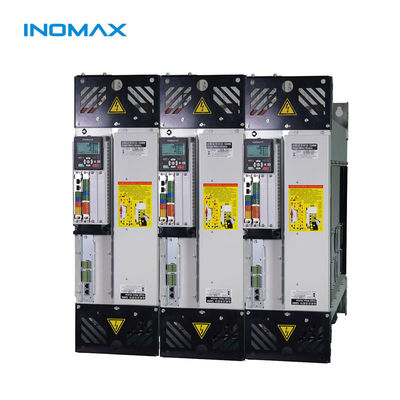

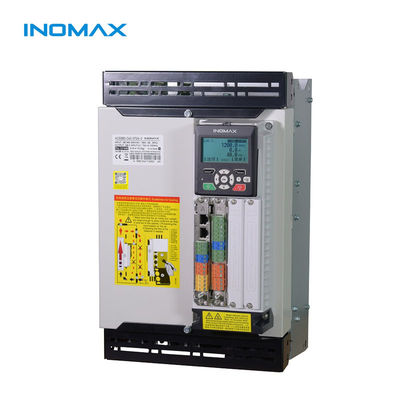

500KW-1000KW PMSM মোটরের জন্য লো ভোল্টেজ VFD, 220V-690V 3 ফেজ পাওয়ার সহ

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
মূল্য:	$500

Detail Information

পণ্যের বর্ণনা

Detail Information

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

নিয়ন্ত্রণ মোড:

স্লিপ ক্ষতিপূরণ নিয়ন্ত্রণ, ভি/এফ নিয়ন্ত্রণ, সেন্সরলেস ভেক্টর নিয়ন্ত্রণ, সরাসরি টর্ক নিয়ন্ত্রণ, প

নামমাত্র ভোল্টেজ:

220 ভি, 380 ভি, 690, 1140

পাওয়ার ফেজ:

রেটেড পাওয়ার:

1.5KW-5000KW

মাত্রা:

167.5*185.8*80 মিমি

পাওয়ার রেঞ্জ:

0.75kW-5000KW

ভোল্টেজের পরিসীমা:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V

প্রোটোকল প্রকার:

মোডবাস, ক্যানোপেন, প্রোফিবাস, প্রোফিনেট, ইথারক্যাট, ইথারনেট

টর্ক প্রতিক্রিয়া:

5 এমএসের চেয়ে কম

গতি নির্ভুলতা:

0.5% এর চেয়ে কম

গতিশীল প্রতিক্রিয়া:

0.7% s

ফ্রিকোয়েন্সি রেঞ্জ:

0 ~ 1000Hz

ফ্রিকোয়েন্সি রেজোলিউশন:

0.01Hz

ইনপুট থডি:

<5%

আউটপুট টর্ক:

শূন্য গতিতে 2 বার টর্ক

বিশেষভাবে তুলে ধরা:

500KW-1000KW VFD

২২০V-৬৯০V ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ

৩ ফেজ ফ্রিকোয়েন্সি ইনভার্টার

পণ্যের বর্ণনা

কম ভোল্টেজ পিএমএসএম মোটরের জন্য 500kW-1000KW এসি ভিএফডি

উচ্চ-পারফরম্যান্স ডিটিসি ড্রাইভ জটিল শিল্প অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যা সুনির্দিষ্ট গতি, টান এবং অবস্থান নিয়ন্ত্রণের প্রয়োজন।

মডেল রেফারেন্স	ACS880 ABB অ্যানালগ
পণ্যের ধরণ	উচ্চ পারফরম্যান্স ডিটিসি ড্রাইভ
অ্যাপ্লিকেশন	জটিল, ভারী শুল্ক, গতি নিয়ন্ত্রণ, টান নিয়ন্ত্রণ, অবস্থান নিয়ন্ত্রণ, উত্তোলন নিয়ন্ত্রণ, ডিটিসি, এসটিও, দিকনির্দেশ টর্ক নিয়ন্ত্রণ, নিরাপদ টর্ক অফ অফ
পাওয়ার রেঞ্জ	0.75kW-5000KW
ভোল্টেজ	220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V
নিয়ন্ত্রণ মোড	ডিটিসি নিয়ন্ত্রণ, ভেক্টর নিয়ন্ত্রণ
প্রোটোকল	মোডবাস, ক্যানোপেন, প্রোফিবাস, প্রোফিনেট, ইথারক্যাট, ইথারনেট
ওয়ারেন্টি	24 মাস

ACS880 ডিটিসি ড্রাইভ সুবিধাগুলি (2.2kW-5000KW)

সরাসরি টর্ক নিয়ন্ত্রণ প্রযুক্তি এবিবি সিস্টেমের সমতুল্য
আইএম/পিএম/সিনমার/সার্ভো মোটর সহ সমস্ত সাইন ওয়েভ এসি মোটরগুলির সাথে সামঞ্জস্যপূর্ণ
শক্তি সঞ্চয় এবং হারমোনিক্স হ্রাস করার জন্য শক্তি প্রতিক্রিয়া সহ চার-কোয়েড্র্যান্ট বৈদ্যুতিন সংকেতের মেরু বদল

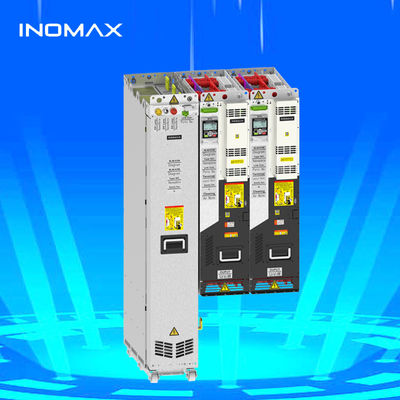

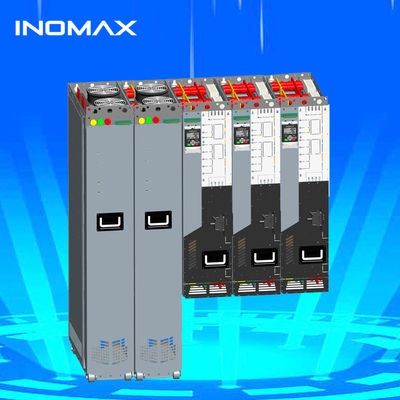

স্ট্যাক টাইপ বা মাল্টি-ড্রাইভ মডিউল কনফিগারেশন সমর্থন করে
0.75KW-5000KW থেকে 380V-690V অপারেশন
অন্তর্নির্মিত ইএমসি ফিল্টার, ডিসি রিঅ্যাক্টর এবং ব্রেকিং ইউনিট
একাধিক যোগাযোগ প্রোটোকল সমর্থন করে: বুদবাস, প্রোফিবাস, প্রোফিনেট, ইথারক্যাট, ইথারনেট
সেন্সর নিয়ন্ত্রণ ছাড়াই শূন্য গতিতে 2x টর্ক
টর্ক প্রতিক্রিয়া সময়সেন্সরলেস অ্যাপ্লিকেশনগুলির জন্য <5 এমএস (1% টর্ক পুনরাবৃত্তিযোগ্যতা)
গতি লুপ গতিশীল প্রতিক্রিয়া নির্ভুলতা: 0.7%
সেন্সরলেস গতির নির্ভুলতা<0.5% (95% অ্যাপ্লিকেশনগুলিতে সেন্সরগুলি সরিয়ে দেয়)
শক্তি সঞ্চয় এবং হ্রাস মোটর শব্দের জন্য উন্নত দুর্বল চৌম্বকীয় নিয়ন্ত্রণ প্রযুক্তি
শক্তি দক্ষতা এবং বর্ধিত ড্রাইভ জীবনের জন্য বুদ্ধিমান তাপমাত্রা-নিয়ন্ত্রিত ফ্যান
অন্তর্নির্মিত লজিক প্রোগ্রামিং ফাংশন বাহ্যিক পিএলসিগুলির জন্য প্রয়োজনীয়তা হ্রাস করে
দ্রুত কমিশনিংয়ের জন্য প্রাক-কনফিগার করা অ্যাপ্লিকেশন প্যারামিটার ম্যাক্রো

শিল্প অ্যাপ্লিকেশন

ডাইরেক্ট টর্ক নিয়ন্ত্রণ এবং শক্তি সঞ্চয় ফাংশন সহ এসিএস 880 চার-কোয়াড্র্যান্ট এনার্জি পুনর্জন্ম এবং প্রতিক্রিয়া, অন্তর্নির্মিত ফিল্টার এবং চুল্লি সহ প্রতিক্রিয়া দেখায়। এতে অ্যাপ্লিকেশন দাবি করার জন্য আদর্শ:

ইস্পাত উত্পাদন
সিমেন্ট উত্পাদন
রাসায়নিক প্রক্রিয়াজাতকরণ
তেল ও গ্যাস অপারেশন
বিদ্যুৎ উত্পাদন
পলিমার এবং রাবার উত্পাদন
সজ্জা ও কাগজ মিল
চিনি প্রক্রিয়াজাতকরণ
খনিজ ও খনির ক্রিয়াকলাপ

ধাতুবিদ্যার প্রকল্পের অভিজ্ঞতা

হেনান ইয়াক্সিন আয়রন এবং ইস্পাত প্ল্যান্টে রূপান্তরকারী স্টিলমেকিং প্রক্রিয়াটি মানের গলিত ইস্পাত উত্পাদনের জন্য সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন। সিস্টেম বৈশিষ্ট্য:

4x 90kW ভেরিয়েবল ফ্রিকোয়েন্সি মোটর 360 ° অবিচ্ছিন্ন ঘূর্ণনের জন্য
গতি নিয়ন্ত্রণের সাথে যে কোনও পর্যায়ে সঠিক অবস্থান
অক্সিজেন ল্যান্স, লাডল গাড়ি এবং ফিউম হুডের সাথে সুরক্ষা ইন্টারলকিং
ব্যর্থতার সময় বর্তমান ইস্পাত তৈরির চক্রটি সম্পূর্ণ করতে ফল্ট-সহনশীল অপারেশন
শক লোড এবং টর্জনিয়াল কম্পন বাফারিং

সমাধান বাস্তবায়ন

ড্রাইভের মধ্যে অভ্যন্তরীণ যোগাযোগের সাথে মাস্টার/স্লেভ কন্ট্রোল কনফিগারেশন সমস্ত 4 মোটরগুলির নিখুঁত সিঙ্ক্রোনাইজেশন নিশ্চিত করে। হোস্ট ইনভার্টার গতি এবং টর্ক আউটপুট সামঞ্জস্য করে যখন স্লেভ ইনভার্টাররা "নোডিং" এবং "কাঁপানো" সমস্যাগুলি দূর করে টর্কের প্রতিক্রিয়া অনুসরণ করে।

রোলিং মিল অ্যাপ্লিকেশন

20-রোল রিভারসিবল মিল প্রকল্প যা পুনর্জন্ম ড্রাইভ প্রযুক্তির বৈশিষ্ট্যযুক্ত:

1x 1900kW প্রধান উইন্ডিং মোটর
2x 2000kW উইন্ডিং মোটর
1x 250 কেডব্লিউ আনওয়াইন্ডিং মোটর
690vac ইনপুট ভোল্টেজ
টেনশন নিয়ন্ত্রণ নির্ভুলতা<1%
সর্বাধিক রোলিং লাইন গতি: 600 মি/মিনিট
সিস্টেম ডিজাইন: 5x এএফই + 16x এসএমএম ইনভার্টার

আমার উত্তোলনের অভিজ্ঞতা

সিমাগ টেকবার্গ গ্রুপ শ্যাফ্ট হোস্টিং সিস্টেমের জন্য আমাদের ড্রাইভগুলি নির্বাচন করেছে:

লো হারমোনিক্স অপারেশন
কম ফ্রিকোয়েন্সিতে উচ্চ টর্ক
সুরক্ষার জন্য সুনির্দিষ্ট ধীর গতির নিয়ন্ত্রণ

মোটর পরীক্ষা বেঞ্চ প্রকল্প

সিস্টেমে কন্ট্রোলার-ম্যানেজড গতি এবং টর্ক সহ দুটি মোটর (এমইউটি এবং ডিএম) বৈশিষ্ট্য রয়েছে, সক্ষম করে:

স্থায়িত্ব এবং যান্ত্রিক সম্পত্তি পরীক্ষা
তাপমাত্রা বৃদ্ধি এবং ওভারলোড পারফরম্যান্স মূল্যায়ন
ক্ষেত্র দুর্বল কর্মক্ষমতা এবং দক্ষতা বিশ্লেষণ
ভোল্টেজ, বর্তমান, টর্ক, গতি, শক্তি এবং দক্ষতার রিয়েল-টাইম প্রদর্শন

পরীক্ষা বেঞ্চের জন্য ভিএফডি নির্বাচন

মূল উপাদানগুলি:

অ্যাক্টিভ ফ্রন্ট এন্ড (এএফই) এলসিএল ফিল্টার সহ রেকটিফায়ার (থডিআই)<5%)
0-1000Hz আউটপুট পরিসীমা সহ 2x পাওয়ার ইউনিট (0.01Hz রেজোলিউশন)
লুপ টর্ক প্রতিক্রিয়া খুলুন<20 এমএস
রেকটিফায়ার কন্ট্রোল ইউনিট (আরসিইউ) এবং ইনভার্টার কন্ট্রোল ইউনিট (আইসিইউ)

4 কিউ পুনর্জন্মগত ড্রাইভ সুবিধা

গ্রিড প্রতিক্রিয়ার মাধ্যমে উল্লেখযোগ্য শক্তি সঞ্চয়
দ্বি নির্দেশমূলক লোডিং বৈশিষ্ট্য
প্রশস্ত গতির অভিযোজন পরিসীমা (শূন্য থেকে 5-6x ক্ষেত্র দুর্বল হয়ে যাওয়া টর্ককে রেটেড)
উচ্চ টর্ক প্রতিক্রিয়া গতি (এমএস স্তর)
বহু-উদ্দেশ্যমূলক ব্যবহারের জন্য অ্যান্টি-ড্রাগ সক্ষমতা

সামুদ্রিক উইঞ্চ নিয়ন্ত্রণ ব্যবস্থা

জিয়ানগ্যাংং বৈজ্ঞানিক গবেষণা শিপের 10,000 মিটার প্রধান কেবলের উইঞ্চের প্রয়োজন:

সুরেলা<3% বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ রোধ করতে
উচ্চ-নির্ভুলতা মাল্টি-মেশিন টর্ক সমন্বয়
অত্যন্ত স্বল্প বাহন এবং বিকিরণ সুরেলা

তেল ক্ষেত্রের অ্যাপ্লিকেশন

প্রায়শই জিজ্ঞাসিত প্রশ্ন

সরাসরি টর্ক নিয়ন্ত্রণ কি?

ডাইরেক্ট টর্ক কন্ট্রোল (ডিটিসি) একটি উন্নত মোটর নিয়ন্ত্রণ পদ্ধতি যা জটিল স্থানাঙ্কের রূপান্তরগুলির প্রয়োজন ছাড়াই সরাসরি টর্ক এবং ফ্লাক্সকে নিয়ন্ত্রণ করে। এটি স্যুইচিং লোকসান হ্রাস করে দ্রুত টর্ক প্রতিক্রিয়া এবং উচ্চ দক্ষতা সরবরাহ করে।

সরাসরি টর্ক নিয়ন্ত্রণের সুবিধাগুলি কী কী?

রেফারেন্স পরিবর্তনের জন্য দ্রুত টর্ক এবং ফ্লাক্স প্রতিক্রিয়া
ন্যূনতম স্যুইচিং লোকসান সহ উচ্চ দক্ষতা
পদক্ষেপের প্রতিক্রিয়াতে কোনও ওভারশুট নেই
কোনও গতিশীল স্থানাঙ্ক রূপান্তর প্রয়োজন
কোনও পৃথক মডুলেটর দরকার নেই
কোনও পিআই বর্তমান কন্ট্রোলার বা টিউনিংয়ের প্রয়োজন নেই
এলোমেলো স্যুইচিং প্রক্রিয়া শ্রবণযোগ্য শব্দকে হ্রাস করে
ডিসি ভোল্টেজের বিভিন্নতার জন্য স্বয়ংক্রিয় ক্ষতিপূরণ
ঘোরানো মেশিনগুলিতে দ্রুত সিঙ্ক্রোনাইজেশন

ইনভার্টারগুলির সাথে কোন ধরণের মোটর সামঞ্জস্যপূর্ণ?

তিন ধাপের এসি ইন্ডাকশন মোটরগুলি সামঞ্জস্যপূর্ণ, বিশেষত ইনভার্টার-গ্রেড মোটরগুলি 200 ভি ক্লাস ইনভার্টারগুলির জন্য 800 ভি ইনসুলেশন বা 400 ভি শ্রেণীর বৈদ্যুতিন সংকেতের মেরু বদলগুলির জন্য 1600 ভি ইনসুলেশন সহ। সর্বদা মোটরটির স্পেসিফিকেশনের সাথে ইনভার্টারটির সাথে মেলে।

মোটর ব্যর্থতার সাধারণ কারণগুলি কী কী?

শিল্প স্টাডিজ দেখায়: 41% ভারবহন সম্পর্কিত, 37% স্টেটর-সম্পর্কিত, 10% রটার সম্পর্কিত এবং 12% অন্যান্য কারণ।

আপনি কীভাবে একটি ভিএফডি নির্বাচন করবেন?

মোটর স্পেসিফিকেশন, অ্যাপ্লিকেশন প্রয়োজনীয়তা, পরিবেশগত পরিস্থিতি এবং ব্রেকিং, যোগাযোগ প্রোটোকল এবং নিয়ন্ত্রণের নির্ভুলতার মতো প্রয়োজনীয় বৈশিষ্ট্যগুলি বিবেচনা করুন।
