হারমোনিক গার্ড ৫% প্যাসিভ হারমোনিক ফিল্টার হাই স্পিড টিউনড হারমোনিক ফিল্টার

বাণিজ্যিক ও শিল্প ক্ষেত্রে অ-রৈখিক লোড সরঞ্জামগুলির ব্যাপক ব্যবহারের কারণে, উদ্যোগের পাওয়ার সাপ্লাই সিস্টেমে ভারী হারমোনিক দূষণ বিদ্যমান।গ্রিডের শক্তির গুণমান উন্নত করা এবং গ্রিডের নিরাপদ অপারেশন নিশ্চিত করা, কোম্পানি সাধারণত সক্রিয় হারমোনিক ফিল্টার বা প্যাসিভ হারমোনিক ফিল্টার ডিভাইস ব্যবহার করে হারমোনিক কমাতে। সুতরাং, সক্রিয় হারমোনিক ফিল্টার এবং প্যাসিভ হারমোনিক ফিল্টার মধ্যে পার্থক্য কি?

1. কনফিগারেশন এবং কাজ নীতি ভিন্ন

অ্যাক্টিভ হারমোনিক ফিল্টার (এএইচএফ), যাকে অ্যাক্টিভ পাওয়ার ফিল্টার (এপিএফ) বলা হয়, is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
সক্রিয় হারমোনিক ফিল্টার সিস্টেম মূলত তিনটি অংশ নিয়ে গঠিতঃ হারমোনিক সনাক্তকরণ মডিউল, নিয়ন্ত্রণ মডিউল এবং ইনভার্টার ব্রিজ মডিউল।যখন গ্রিডের হারমোনিকগুলি হারমোনিক সনাক্তকরণ মডিউল দ্বারা সনাক্ত করা হয়, কন্ট্রোল মডিউল বর্তমান মান যা ক্ষতিপূরণ করা প্রয়োজন গণনা এবং ইনভার্টার ব্রিজ মডিউল কমান্ড পাঠাতে হবে,তারপর ইনভার্টার ব্রিজ মডিউল একটি সমান কিন্তু বিপরীত বর্তমান হারমোনিক বর্তমান অফসেট করতে উৎপন্নআমরা সক্রিয় ফিল্টারকে একটি বর্তমান উত্স হিসাবে নিতে পারি, যা সক্রিয়ভাবে বিপরীত হারমোনিক বর্তমান তৈরি করে হারমোনিক ফিল্টারিংয়ের প্রভাব অর্জন করতে পারে।
প্যাসিভ হারমোনিক ফিল্টার (পিএইচএফ) একটি যান্ত্রিক ফিল্টারিং ডিভাইস যা পাওয়ার ক্যাপাসিটর, রিঅ্যাক্টর এবং রেজিস্টরকে একত্রিত করে তৈরি করা হয়।ক্যাপাসিটার এবং রেজিস্টারের অন্তর্নিহিত প্রতিরোধের বৈশিষ্ট্যগুলির উপর ভিত্তি করে, প্যাসিভ পাওয়ার ফিল্টার একটি নির্দিষ্ট ফ্রিকোয়েন্সির হারমোনিকের জন্য একটি কম প্রতিবন্ধকতা উপস্থাপন করে এবং এই ফ্রিকোয়েন্সিতে হারমোনিক বর্তমানের জন্য একটি বাইপাস চ্যানেল সরবরাহ করে,যা পাওয়ার গ্রিডের পরিবর্তে ফিল্টারে হারমোনিক বর্তমান প্রবাহিত করতে দেয়প্যাসিভ ফিল্টার হল একটি অতিরিক্ত লোড যা হারমোনিকগুলি শোষণ করে। এটি হারমোনিক সামগ্রীগুলি প্যাসিভভাবে শোষণ করে হারমোনিকগুলি প্রশমিত করার প্রভাব অর্জন করে।

2হারমোনিক ফিল্টারিং এবং প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ক্ষমতা ভিন্ন।

এপিএফ একটি নির্দিষ্ট পরিসরের মধ্যে সক্রিয়ভাবে প্রতিক্রিয়া জানাতে পারে, এবং গতিশীলভাবে বিদ্যুৎ নেটওয়ার্কের পরিবর্তিত হারমোনিক বর্তমানকে ট্র্যাক এবং ক্ষতিপূরণ করতে পারে।এটা সব হারমোনিকস বা নির্বাচনীভাবে 2nd এবং 50 তম অর্ডার মধ্যে হারমোনিকস অর্ডার ক্ষতিপূরণ করতে পারেন. হারমোনিক দোলনা প্রভাব 95% এর বেশি পৌঁছতে পারে.সক্রিয় ফিল্টার এছাড়াও গতিশীল মৌলিক তরঙ্গ প্রতিক্রিয়া ক্ষমতা ক্ষতিপূরণ এবং ক্ষমতা ফ্যাক্টর উন্নত করতে পারেন. এএইচএফ তহবিলের জন্য একটি রিয়েল-টাইম ডায়নামিক লিনিয়ার পদ্ধতি গ্রহণ করে, যা একই সময়ে ফ্রিকোয়েন্সি এবং আকার উভয়ই পরিবর্তিত হরমোনিক এবং প্রতিক্রিয়াশীল শক্তি হ্রাস করতে পারে,এবং প্রতিক্রিয়াশীল শক্তি সংশোধন stepless এবং সুইচিং thresholds ছাড়া হয়.
বেশিরভাগ প্যাসিভ হারমোনিক ফিল্টারগুলি নির্দিষ্ট ফ্রিকোয়েন্সির হারমোনিকগুলির জন্য ডিজাইন করা হয়েছে। হারমোনিকের প্রতিটি আদেশের জন্য একটি পৃথক একক রেজোনেন্ট ফিল্টার প্রয়োজন।এটি কেবলমাত্র স্থির আদেশের হারমোনিকগুলিকে বাদ দিতে পারে (3,5, 7) একটি নির্দিষ্ট ফ্রিকোয়েন্সি পরিসরে। কারণ কাঠামোটি সহজ, রিয়েল-টাইম ডাইনামিক ক্ষতিপূরণ উপলব্ধি করা যায় না। অতএব, হারমোনিক প্রশমন প্রভাব শুধুমাত্র প্রায় 65% পৌঁছাতে পারে।এবং কারণ প্রতিক্রিয়াশীল শক্তি ফিল্টারিং ক্ষমতা দখল করতে হবেএছাড়াও, প্যাসিভ ফিল্টারগুলি প্রতিক্রিয়াশীল শক্তি অপ্টিমাইজেশান মোকাবেলায় একটি অ-রৈখিক ক্ষতিপূরণ পদ্ধতি ব্যবহার করে।কারণ এটি ধাপে ধাপে ইনপুট, ক্ষতিপূরণের জন্য একটি পরিবর্তনশীল থ্রেশহোল্ড রয়েছে।

3. প্রতিক্রিয়া সময় এবং ফ্রিকোয়েন্সি পরিবর্তন দ্বারা প্রভাব ভিন্ন।
সক্রিয় হারমোনিক ফিল্টারটি আইজিবিটি নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে, যার উচ্চ নিয়ন্ত্রণযোগ্যতা এবং দ্রুত প্রতিক্রিয়া রয়েছে এবং ক্ষতিপূরণ কর্মক্ষমতা গ্রিড ফ্রিকোয়েন্সি দ্বারা প্রভাবিত হয় না।উন্নত অ্যালগরিদম ডিভাইসকে পরবর্তী সুইচিং ফ্রিকোয়েন্সির আউটপুট 10ms এর মধ্যে গণনা করতে সক্ষম করে. অতএব, প্রতিক্রিয়া গতি 10ms অতিক্রম করে না। এটি দ্রুত পরিবর্তনশীল হারমোনিকগুলির জন্য দ্রুত এবং স্থিতিশীল ক্ষতিপূরণ উপলব্ধি করতে পারে।
প্যাসিভ হারমোনিক ফিল্টারিং রিঅ্যাক্টর contactor সুইচিং ব্যবহার করে. প্রতিক্রিয়া গতি ধীর, এবং প্যাসিভ ফিল্টার ফ্রিকোয়েন্সি পরিবর্তন রেজোনেন্স পয়েন্ট স্থানান্তরিত হতে হবে,যা হারমোনিক ফিল্টারিং এফেক্ট কমিয়ে দেবে.

4সিস্টেমের প্রতিবন্ধকতা এবং লোড বৈচিত্রের প্রভাব ভিন্ন।
সক্রিয় ফিল্টারগুলি সিস্টেমের প্রতিবন্ধকতা এবং লোডের পরিবর্তন দ্বারা প্রভাবিত হয় না। এটি সিস্টেমের প্রতিবন্ধকতার সাথে অনুরণনের ঝুঁকি দূর করতে পারে।যখন হারমোনিকের উপাদানটি AHF ক্ষতিপূরণ ক্ষমতা থেকে বড় হয়, শুধুমাত্র ক্ষতিপূরণ প্রভাব হ্রাস, এবং সরঞ্জাম ক্ষতিগ্রস্ত হবে না।
প্যাসিভ ফিল্টারগুলি গ্রিড ইম্পেড্যান্স দ্বারা গুরুতরভাবে প্রভাবিত হয় এবং হারমোনিক পরিবর্ধন এবং হারমোনিক রেজোনেন্সের ঝুঁকি রয়েছে। পিএইচএফ ক্ষতিপূরণ প্রভাব লোড পরিবর্তনের সাথে পরিবর্তিত হয়।PHF ক্ষতিগ্রস্ত হতে পারে বা এমনকি অতিরিক্ত লোডের কারণে পোড়া হতে পারে.

5. ক্ষমতা সম্প্রসারণ ক্ষমতা ভিন্ন

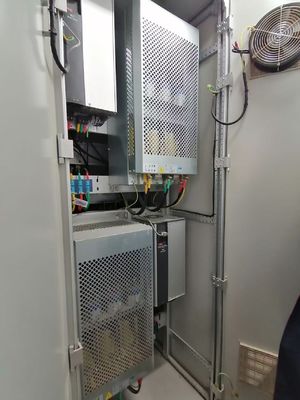

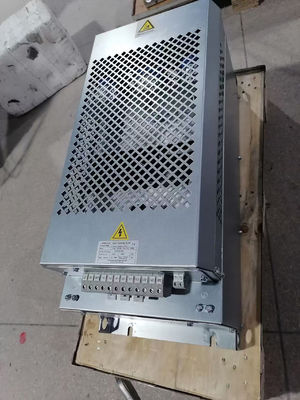

সক্রিয় হারমোনিক ফিল্টার ডায়াগ্রাম উচ্চ শক্তি ঘনত্ব এবং হালকা কাঠামো সঙ্গে মডুলার নকশা। এটি ইনস্টল করা এবং ভবিষ্যতে প্রসারিত করা সহজ। যখন মন্ত্রিসভায় স্থান যথেষ্ট হয়,নতুন এএইচএফ মডিউল যুক্ত করে ক্ষমতা বাড়ানো যেতে পারেএছাড়াও, র্যাক টাইপ অ্যাক্টিভ হারমোনিক ফিল্টারের পাশাপাশি, এএইচএফ-এ দেয়াল-মাউন্ট করা মডিউল রয়েছে। এটি এমনকি ক্যাবিনেট ছাড়াই ইনস্টল করা যেতে পারে।

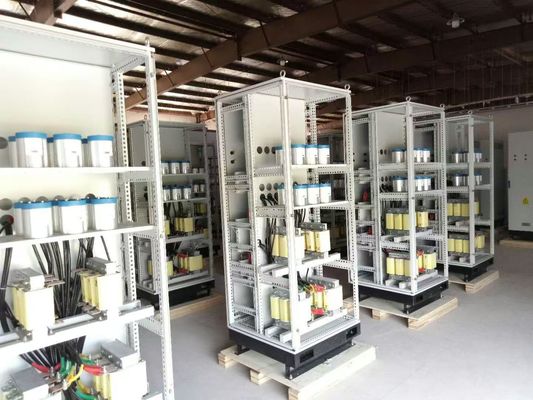

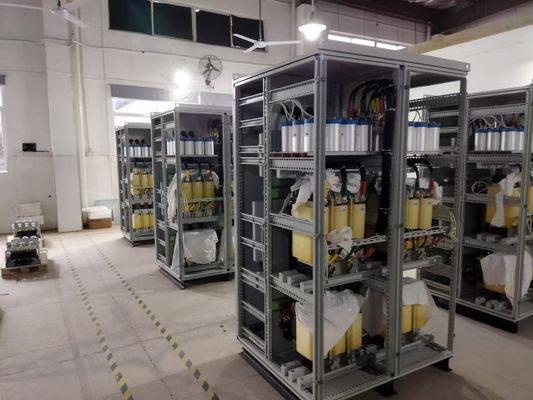

প্যাসিভ হারমোনিক ফিল্টারগুলির পাওয়ার ক্যাপাসিটার ব্যাংকের একটি বড় পরিমাণের কনফিগারেশন রয়েছে। ডিভাইসটি বড় এবং আরও জায়গা দখল করতে হবে। এগুলিকে একটি ক্যাবিনেটে একত্রিত করা উচিত এবং তারপরে ব্যবহার করা যেতে পারে।ইনস্টলেশন শেষ হলে, পারফরম্যান্স পরামিতি পরিবর্তন করা কঠিন। যদি PHF সম্প্রসারণ প্রয়োজন হয়, এটি ফিল্টার সার্কিট পুনরায় যোগ করতে হবে এবং পুরো মন্ত্রিসভা স্থান পুনরায় সাজানোর প্রয়োজন।এটি একটি নতুন শক্তি বিতরণ মন্ত্রিসভা যোগ করা খুব সম্ভবতএই ক্ষেত্রে, এইচপিএফ সিস্টেমের পরামিতিগুলি পরিবর্তিত হলে, এই ফিল্টারগুলির মধ্যে একটি হ্রাস করা হয়, যা খরচ বৃদ্ধি করবে।ফিল্টারিং ডিভাইস ব্যর্থ হতে পারে বা এমনকি অনুরণন হতে পারে.

6উৎপাদন ও রক্ষণাবেক্ষণের খরচ ভিন্ন।
হারমোনিক ফিল্টার অ্যাক্টিভ হার্মোনিক বাতিলকরণ উপলব্ধি করতে উন্নত বৈদ্যুতিক উপাদানগুলির উচ্চ ফ্রিকোয়েন্সি সুইচিং ব্যবহার করে, তাই উত্পাদন ব্যয় তুলনামূলকভাবে উচ্চ।কিন্তু যদিও প্রাথমিক বিনিয়োগের খরচ অনেক বেশি, ভাল ক্ষতিপূরণ প্রভাব, কম ক্ষতি এবং কম রক্ষণাবেক্ষণ খরচ দীর্ঘমেয়াদী দৃষ্টিকোণ থেকে এটি বিবেচনা করা আরও অর্থনৈতিক করে তোলে।
হারমোনিক ফিল্টার প্যাসিভটি যোগাযোগকারী স্যুইচিং ব্যবহার করছে। পিএইচএফ-এর প্রাথমিক বিনিয়োগের ব্যয় কম, তবে এর অসুবিধার কারণে যেমন বড় ক্ষতি এবং ডিভাইসের নিজস্ব হারমোনিক সামগ্রী ইত্যাদি,ভবিষ্যতে রক্ষণাবেক্ষণের খরচ তুলনামূলকভাবে বেশি.

7অ্যাপ্লিকেশন সাইটগুলি ভিন্ন।
অ্যাক্টিভ পাওয়ার ফিল্টারটি মূলত এমন জায়গাগুলিতে ব্যবহৃত হয় যেখানে হারমোনিক উপাদান এবং আকার গতিশীলভাবে পরিবর্তিত হয় এবং হারমোনিক উপাদানটি সমৃদ্ধ।
প্যাসিভ পাওয়ার ফিল্টারগুলি মূলত এমন জায়গাগুলির জন্য উপযুক্ত যেখানে হারমোনিক উপাদান এবং আকার তুলনামূলকভাবে স্থিতিশীল এবং হারমোনিক উপাদানগুলি তুলনামূলকভাবে সহজ।

সব মিলিয়ে, এএইচএফ বনাম পিএইচএফ, কোনটি শক্তির গুণমান বাড়ানোর জন্য ভাল?

সক্রিয় হারমোনিক ফিল্টারগুলি আধুনিক সিরিজের প্যাসিভ হারমোনিক ফিল্টার। সাধারণভাবে, যদি বাজেট যথেষ্ট হয়,অ্যাক্টিভ পাওয়ার ফিল্টার প্রথম পছন্দযদি বাজেট সীমিত হয়, সক্রিয় হারমোনিক ফিল্টার এবং প্রচলিত ক্যাপাসিটর ব্যাংকগুলির হাইব্রিড সমন্বয় ক্ষতিপূরণও গ্রহণযোগ্য। অবশ্যই উচ্চ ভোল্টেজ সাইটগুলির জন্য,প্যাসিভ ফিল্টার সেরা পছন্দ হবে.

ইনোম্যাক্স একটি পেশাদার হারমোনিক ফিল্টারিং বিশেষজ্ঞ। আমরা শুধুমাত্র হারমোনিক ফিল্টারিং সরঞ্জাম উত্পাদন করি না, তবে হারমোনিক ফিল্টারিং সমাধানও সরবরাহ করি।আমাদের প্রকৌশলীরা আপনাকে বিশ্লেষণ করতে এবং পিএফ উন্নত করতে এবং বিনামূল্যে THDi হ্রাস করার জন্য সঠিক সমাধান দিতে সাহায্য করবে.
